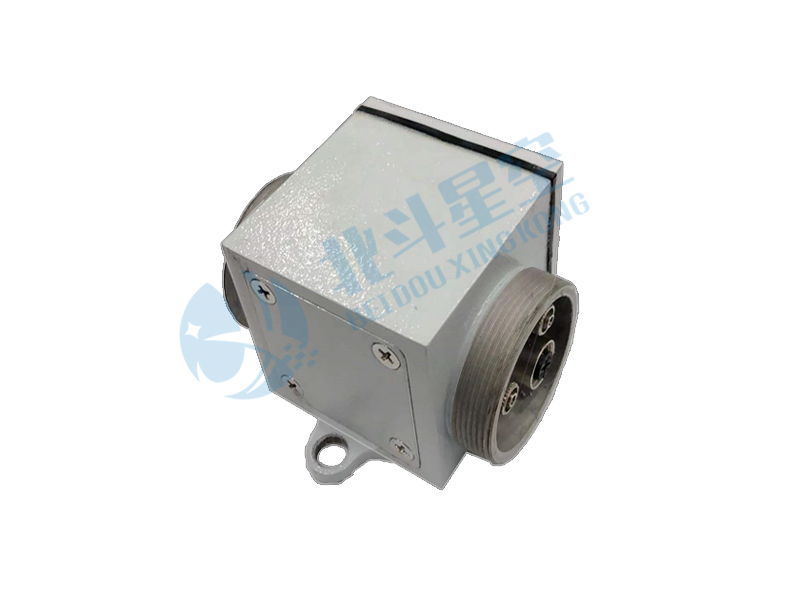

物位计(静力水准仪）
各沉降监测点安装物位计，并需要在一相对不动点安装基准罐。传感器之间通过高强度的气压管联接一起汇入到基准罐，每个水准仪内部都安装有高精硅压传感器，在基准罐与传感器之间充满液体介质，水准仪内的压力传感器感测到的是该点到基准罐液体表面的压力，该压力与液面高度有一定线性关系。如果压力传感器感测到压力发生变化即说明该点与基准液面之间的高差发生变化，根据出厂前的压力变化量与液面高差的标定线性表，物位计内部的单片机可以计算出高差变化值。根H=P/ρ*g 计算出从测点到基准点液面到传感器高度。
主要特点：
BD-WWAAC系列物位计是由两个或两个以上物位计传感器及储液罐组成，储液罐之间由液体连通管和气体连通管连接。
使用时将基准储液罐置于一个稳定位置，(不易发生沉降位置也叫基准点)。物位计传感器由本体、储液罐、液体连通管、气体连通管、装载箱及配套基准板沉降板和、?；と砉艿茸槌?。
相对传统的静力水准仪需要液体流通类原理，体积庞大，量程相对小，该液压原理体积小，在狭小工况下便于安装并可深埋路基监测，且该传感器采用更稳定的CAN总线协议输出。
技术参数：
|
技术指标 |
|
整机尺寸和电气特征 |
||
|
量程 |
500mm、1000mm、3500mm |
|
功耗（典型值） |
＜20mA（﹢12V） |
|
分辨率 |
0.1mm |
|
输入电压 |
9V~15V（建议12V） |
|
精度 |
0.1% |
|
环境适应性 |
|
|
启动时间 |
＜1s |
|
温度 |
工作温度-20℃ ~ +85℃ 存储温度-20℃ ~ +90℃ |
|
输出参数 |
相对液面的绝对高度及相对高度 |
|
防护等级 |
IP68(可地埋) |
|
输出信号 |
CAN总线 可转成通用RS485或RS232 |
|
|
|
|
接口 |
M12四芯航插 |
|
|
|
|
液压接口 |
液管、气管：M4*6 |
|
|
|
