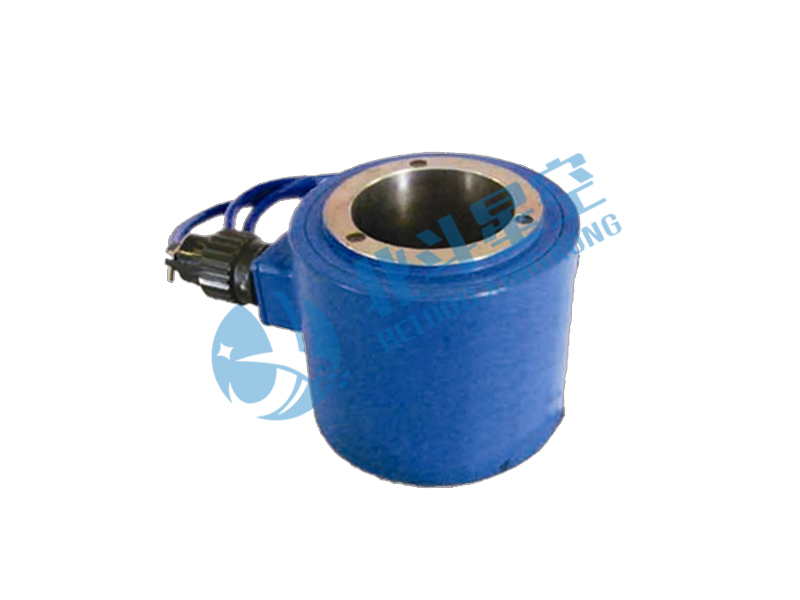

锚索计
锚索计是振弦式传感器，振弦式传感器的敏感元件是一根金属钢弦，它与传感器受力部件连接固定，利用钢弦的自振频率与钢弦所受到的外加张力关系式测得的各种物理量。振弦式传感器的激振是由一个电磁线圈来完成，当激发脉冲输到磁芯线圈上，磁芯产生一个脉动磁场拨动钢弦，钢弦被拨动后产生一个衰减振荡，切割磁芯的磁力线在磁芯的输出端产生一个衰减正弦波。锚索计内常规是三根钢弦，避免现场工况受力不均情况下，采样三个点受力取均值。
主要特点：
BD-MSAA（AA代表量程，单位吨）适用于锚索，锚杆的荷载及其它预应力的多监测测量。
采用多弦传感器结构，可准确测量锚索或锚杆的荷载变化。
锚索计是根据张力弦原理制造，广泛应用于：桥梁、建筑、交通、边坡等工程领域的锚索的拉力测量，充分了解被测锚索的受力状态。
技术参数：
|
型号 |
量程 |
分辩率 |
温度范围 |

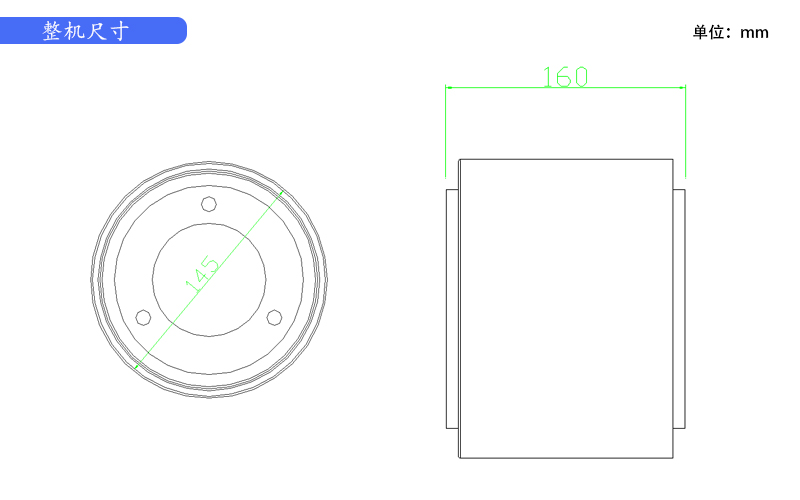

外型尺寸(mm) |
弦数 |
||
|
外径 |
孔径 |
高 |
|||||
|
BD-MS20 |
200KN |
0.1KN |
-20℃～80℃ |
46 |
16 |
90 |
3 |
|
BD-MS50 |
500KN |
0.1KN |
100 |
65 |
90 |
3 |
|
|
BD-MS100 |
1000KN |
1KN |
115 |
75 |
90 |
3 |
|
|
BD-MS200 |
2000KN |
2KN |
184 |
120 |
130 |
4～6 |
|
|
BD-MS400 |
4000KN |
4KN |
248 |
148 |
130 |
4～6 |
|
|
BD-MS500 |
5000KN |
5KN |
310 |
220 |
130 |
4～6 |
|
|
选配件 |
安装垫板和振弦处理器 |
||||||
|
精度 |
测量精度均为0.5% |
||||||
|
数据采集 |
|||||||
|
序号 |
采集方式 |
所需设备 |
|||||
|
1 |
人工数据采集 |
通用读数仪BD-D100 |
|||||
|
2 |
自动化数据采集 |
可接入北斗监测平台进行自动化数据采集 |
|||||
