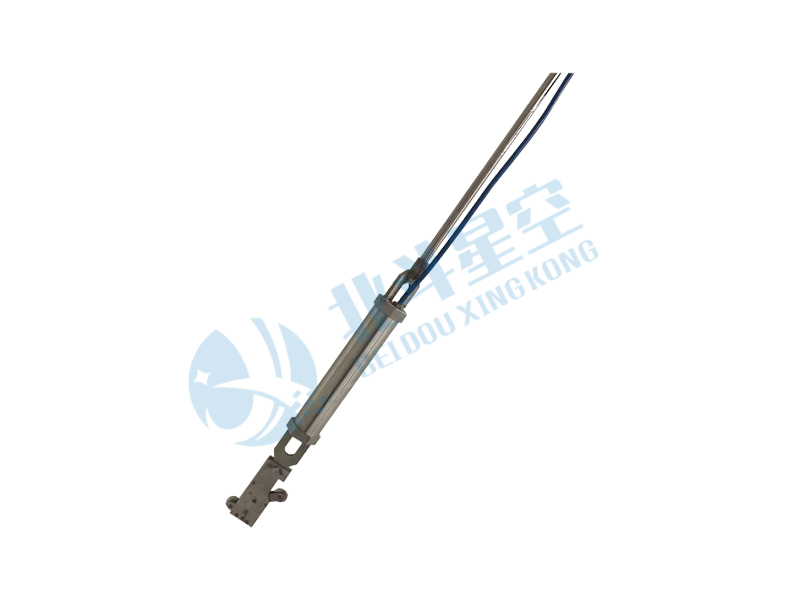

全向位移计通过不锈钢连接杆连接后;安装在测斜管中与测斜管一起移动,主要监测边坡、尾矿库监测、堤坝、公路、防渗墙等结构的倾斜、水平位移或沉降变形、水平位移及倾角。下面北斗详细介绍全向位移计工作原理及主要特点。

　　该内部监测系统主要针对类似于高边坡、深基坑等岩土内部位移监测，对于岩土内部位移传统监测方案有自动化，跟半自动化方案，两种方案均是先在监测主体上钻孔下测斜管(带导向槽)，或预埋测斜管，半自动化监测方案主要是采用人工测斜仪，人工拽拉测斜仪，每1m或0.5m读取一组数据，再导到电脑生成曲线，自动化则是采用钢丝每固定位置吊拉一导轮式固定测斜仪。半自动化的主要缺点人工操作是主体，对于偏远边坡监测人员配置成本很高，且数据不及时。而传统自动化方式因岩土内部结构形变复杂，而导轮式固定测斜仪结构问题不能布置多节点，对岩土内部位移不能判断准确，该全向位移计组成系统可在一个深部位移的孔布设多个节点，能准确的测量边坡深部位移。

　　全向位移计工作原理:

　　全向位移计的工作原理是测量测斜管轴线与铅垂线之间的夹角变化从而计算被测结构在不同深度的水平位移。长期监测过程中,套管从初始位置偏移至新的位置,通过比较初始测量数据与当前实时测量数据得出位移的速率，发生的深度及大小，从而提前进行预普,防范事故发生。

　　全向位移计主要特点：

　　内置高精度MEMS加速度传感器。

　　传感器之间采用硬连接，更符合真实深部位移变化情况。

　　内置加速度传感器，可以同时测得传感器的加速度变化参数，可获取测点的振动位移等参数。

　　防水等级高，可水下50米长期工作。

　　输出可选择更稳定的CAN总线输出，保证多节点同样可以与数据终端通信。

　　可通过北斗监测平台拟合内部位移曲线。

　　以上就是北斗整理分享的关于全向位移计工作原理及主要特点，希望可以帮助到大家，想了解更多相关资讯，欢迎持续关注。
